ESP8266 - Gizwits

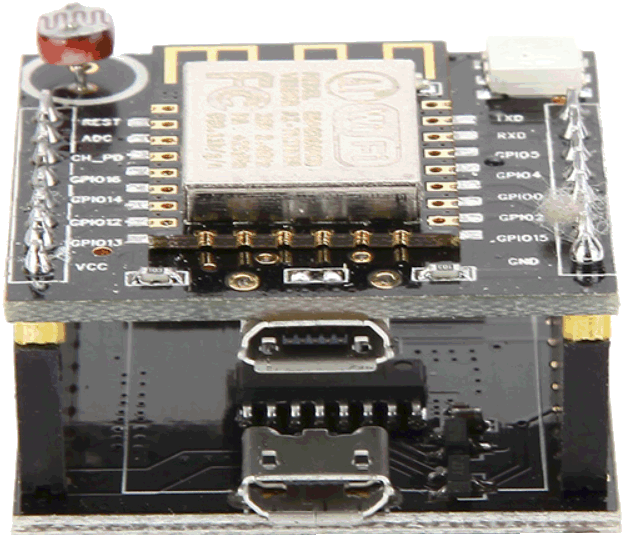

Seit Dezember 2015 gibt es für ca € 5.-- das ESP8266-Gizwits-Entwicklungsboard:
Es wird auch unter dem Namen ESP8266-Witty vertrieben.
mit folgenden Features:

2 x MicroUSB (1xPoweronly 1xCH340G USB/VCP) 3 Taster: Reset, Flash, GPIO4 Default Speed 115200 Bit/sec RGB_LED on GPIO15(R),GPIO12(G),GPIO13(B) LDR on Analog Input A0 0..1023 2 Teilig (CPU und VCP mit CH340 G)

GND RST ESP8266 12F GPIO01 TXD --> LDR ADC_A0 GPIO03 RxD <-- +3.3V CH_PD GPIO05 free for APPS free for APPS GPIO16 GPIO04 GND free for APPS GPIO14 GPIO00 SCL / GND to Flash PWM GPI012 GPIO02 SDA   / Serial1.TX / onBoardLED: blue LOW=ON HIGH=OFF PWM GPIO13 GPIO015 PWM +5.0V VCC GND Masse

Das Board ist zweiteilig, um

• zur Entwicklung einen VCP-Port zum Upload/Debugging zu haben
• das obere Teil nach Abschluss der Entwicklung direkt in eine Fassung auf einem Application-Board zu stecken

---

Bei einem "fabrikneuen" ESP8266-Gizwits ist meistens KEIN C++ Programm geladen,
sondern er ist im AT-Befehlsmode, das heisst er erwartet und antwortet auf AT-Befehle.
Um dies zu Testen verbindet man sich mit einem TERMINAL-Programm mit 115200 mit dem Gizwits und sendet folgende Befehle

Befehl	Typische Antwort	Bedeutung
AT	OK	ESP ist im AT-Befehlsmodus
AT+GMR	AT version:1.1.0.0(May 11 2016 18:09:56) SDK version:1.5.4(baaeaebb) Ai-Thinker Technology Co. Ltd. Jun 13 2016 11:29:20 OK	Infos zur installierten AT-Version
AT+CIPSTAMAC	CIPSTAMAC:"a0:20:a6:11:22:33" OK	MAC Adresse des WiFi
AT+...	.. OK	Eine komplette AT-Befehlsliste gibt es im Netz

Meine Empfehlung: Vergessen Sie diese AT-Befehle und verwenden Sie die Arduino-IDE mit ESP8266-Library

---

Statt AT-Befehlen und Arduino-IDE kann der ESP8266 auch mit NODEMCU arbeiten:
Dazu muss der ESP8266 mit der NODEMCU-Firmware geflasht werden!

Vorteile Nachteile + sehr schöne IDE: ESPlorer + LUA-Interpreter "on Chip" + Quell-Code "on Chip" - langsam - wenig freier RAM - instabil - Kommentare im Quellcode wirken als Bremse!! - anderes PinMapping =8 =6=7 =2

LUA-PinMapping: GND RST ESP8266 12F GPIO01 10 TXD --> LDR adc.read(0) ADC_A0 GPIO03 9 RxD <-- +3.3V CH_PD GPIO05 1 0 GPIO16 GPIO04 2 GND 5 GPIO14 GPIO00 3 SCL / GND to Flash 6 GPI012 GPIO02 4 SDA onBoardLED: 7 GPIO13 GPIO015 8 +3.3V VCC GND Masse

Meine Empfehlung: Vergessen Sie NODEMCU mit LUA und verwenden Sie die Arduino-IDE mit ESP8266-Library
